傳感器信號放大器ZNBSQ

發布日期：2020/1/18 16:25:06　所屬分類：稱重傳感器放大器/接線盒　訪問統計：3383



傳感器信號放大器將傳感器配一小信號精密放大線路，線路內部穩壓，恒流供橋、電壓電流轉換，阻抗適配，線性補償，溫度補償?shù)龋瑢⒘�學量轉換成標準、電流、電壓信號輸出，4～20mA、0～10mA、0～5V、1～5V直接與自動控制設備接口或與計算機聯網，變送器具備標準信號外調零，外調增益功能。

主要技術指標

  輸    入: mV級電壓信號
  輸    出: 1.5 mV/V 或
           0～5V,1～5V,0～10mA,4～20mA
  激勵電壓: 12V,15V,24V(DC)
  工作溫度: -20～80 ^oC







變送器接線端子

變送器輸入端:

1——傳感器電源+(紅)

2——傳感器電源-(綠)

3——傳感器信號+(黃)

4——傳感器信號-(白)

5——屏蔽層

變送器輸出端:

1——電源+(紅)

2——電源-(綠)

3——信號+(黃)

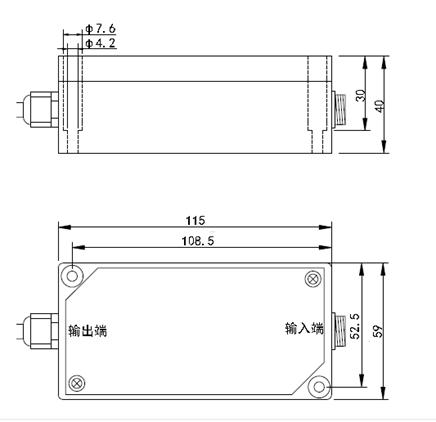

外型尺寸如下：
